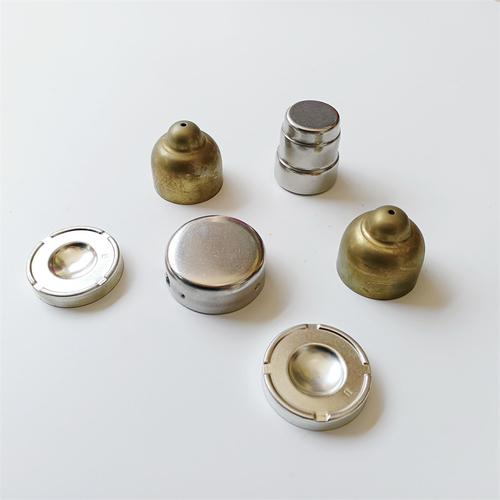

引く部品は機械設備によるシートを伸ばし、変形させることによって得られる工作物である。今度は私達は引く部品の生産標準をもたらす。
1. 深絞りの部分の最初の壁の表面、最下表面および壁の表面、および長方形の部分の4つのコーナーの角の半径は適切なべきである。mm2rd1、mm5.1r2d。
2. 伸ばされた部分の形は簡単、対称できるだけ同時に伸びるべきである。
3. 何回も伸びる必要がある必須の表面質の保障の前提の部分のために、内部およびGAIMENで作り出されるかもしれない跡は許可されるべきである。
4. アセンブリ条件の保障の前提で、深い引く部品の側面がある特定の斜面を持つべきである。
5. 深絞りされた部品の次元は外か内のり寸法と印が付き内部および外のり寸法は同時に印が付いているべきではない。台形深絞りの部品によって、高さの方向の次元は底に一般に基づいているべきである。上部が基準なら、高さ次元は保証し易くない。
6. 底の穴または深い引く部分のフランジからの側面への間隔は適切なべきである。
